RAG agent

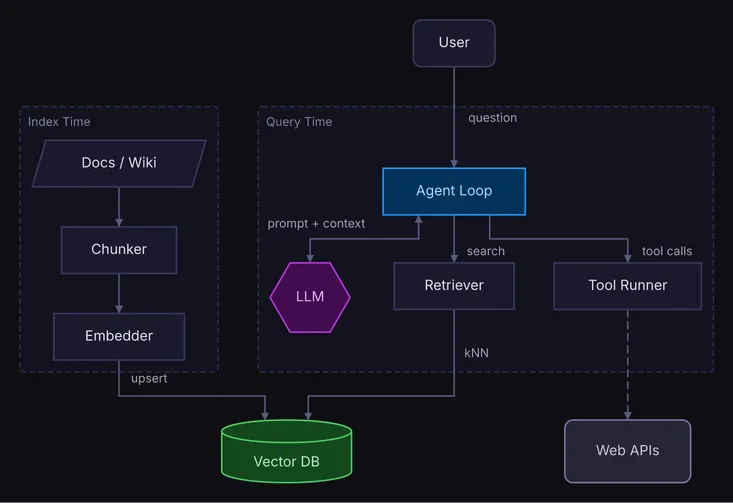

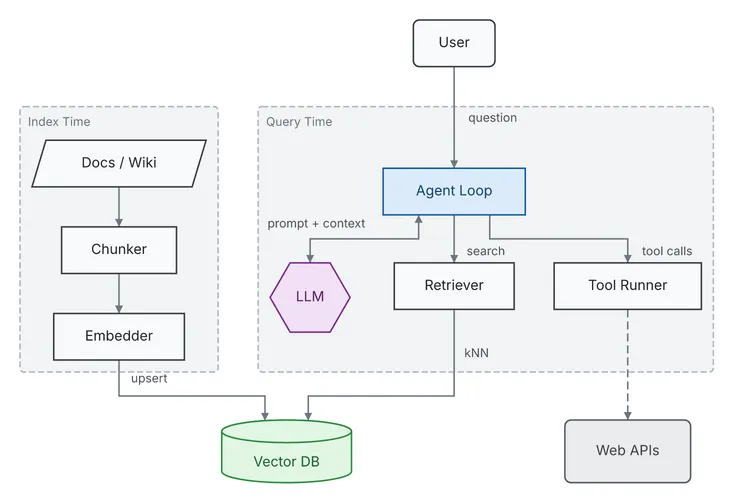

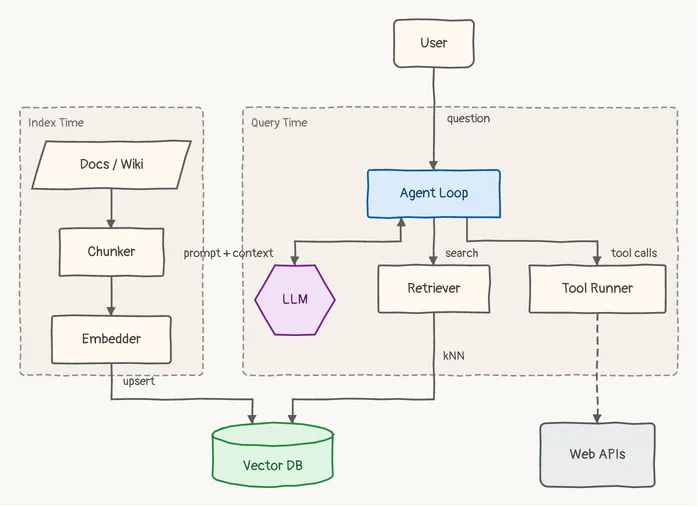

A flow diagram. An agent loop between the LLM, a retriever over a vector database, and a tool runner.

                                                  ╭──────╮
                                                  │ User │
                                                  ╰──────╯
                                                      │
                                                      │ question
                                                      │
  ┌─ Index Time ───────┐     ┌─ Query Time ───────────┼───────────────────────────┐
  │                    │     │                        │                           │
  │  ┌──────────────┐  │     │                        │                           │
  │  │ Docs / Wiki  │  │     │                        ▼                           │
  │  └──────────────┘  │     │                 ┌────────────┐                     │
  │          │         │     │                 │ Agent Loop │                     │
  │          │         │     │                 └────────────┘                     │
  │          ▼         │     │   prompt + context ▲   │  │ tool calls             │
  │    ┌──────────┐    │     │                    │   │  │                        │
  │    │ Chunker  │    │     │      ┌─────────────┘ ┌─┘  └──────────────┐         │
  │    └──────────┘    │     │      ▼               ▼ search            ▼         │
  │          │         │     │  ┌──────┐     ┌────────────┐     ┌──────────────┐  │
  │          │         │     │  │ LLM  │     │ Retriever  │     │ Tool Runner  │  │
  │          ▼         │     │  └──────┘     └────────────┘     └──────────────┘  │
  │    ┌──────────┐    │     │                      │                   ╎         │
  │    │ Embedder │    │     │                      │                   ╎         │
  │    └──────────┘    │     │                      │ kNN               ╎         │
  └──────────┼─────────┘     └──────────────────────┼───────────────────┼─────────┘
             │ upsert                               │                   ╎
             │                                      │                   ╎
             └────────────────┐    ┌────────────────┘                   ╎
                              ▼    ▼                                    ▼
                          ╒════════════╕                          ╭──────────╮
                          │ Vector DB  │                          │ Web APIs │
                          └────────────┘                          ╰──────────╯

Spec

JSON

{
  "type": "flow",
  "direction": "DOWN",
  "nodes": [
    {"id": "user", "label": "User", "shape": "rounded"},
    {"id": "agent", "label": "Agent Loop", "color": "blue"},
    {"id": "llm", "label": "LLM", "shape": "hexagon", "color": "purple"},
    {"id": "retriever", "label": "Retriever"},
    {"id": "vectordb", "label": "Vector DB", "shape": "cylinder", "color": "green"},
    {"id": "tools", "label": "Tool Runner"},
    {"id": "web", "label": "Web APIs", "shape": "rounded", "color": "gray"},
    {"id": "docs", "label": "Docs / Wiki", "shape": "parallelogram"},
    {"id": "chunker", "label": "Chunker"},
    {"id": "embedder", "label": "Embedder"}
  ],
  "edges": [
    {"id": "e-user-agent", "from": "user", "to": "agent", "label": "question"},
    {
      "id": "e-agent-llm",
      "from": "agent",
      "to": "llm",
      "label": "prompt + context",
      "direction": "both"
    },
    {"id": "e-agent-retriever", "from": "agent", "to": "retriever", "label": "search"},
    {"id": "e-retriever-vectordb", "from": "retriever", "to": "vectordb", "label": "kNN"},
    {"id": "e-agent-tools", "from": "agent", "to": "tools", "label": "tool calls"},
    {"id": "e-tools-web", "from": "tools", "to": "web", "style": "dashed"},
    {"id": "e-docs-chunker", "from": "docs", "to": "chunker"},
    {"id": "e-chunker-embedder", "from": "chunker", "to": "embedder"},
    {"id": "e-embedder-vectordb", "from": "embedder", "to": "vectordb", "label": "upsert"}
  ],
  "groups": [
    {"id": "runtime", "label": "Query Time", "contains": ["agent", "llm", "retriever", "tools"]},
    {"id": "indexing", "label": "Index Time", "contains": ["docs", "chunker", "embedder"]}
  ]
}

Draw it yourself

diago render rag-agent.json > rag-agent.svg

Open it in the playground to edit it in your browser.
